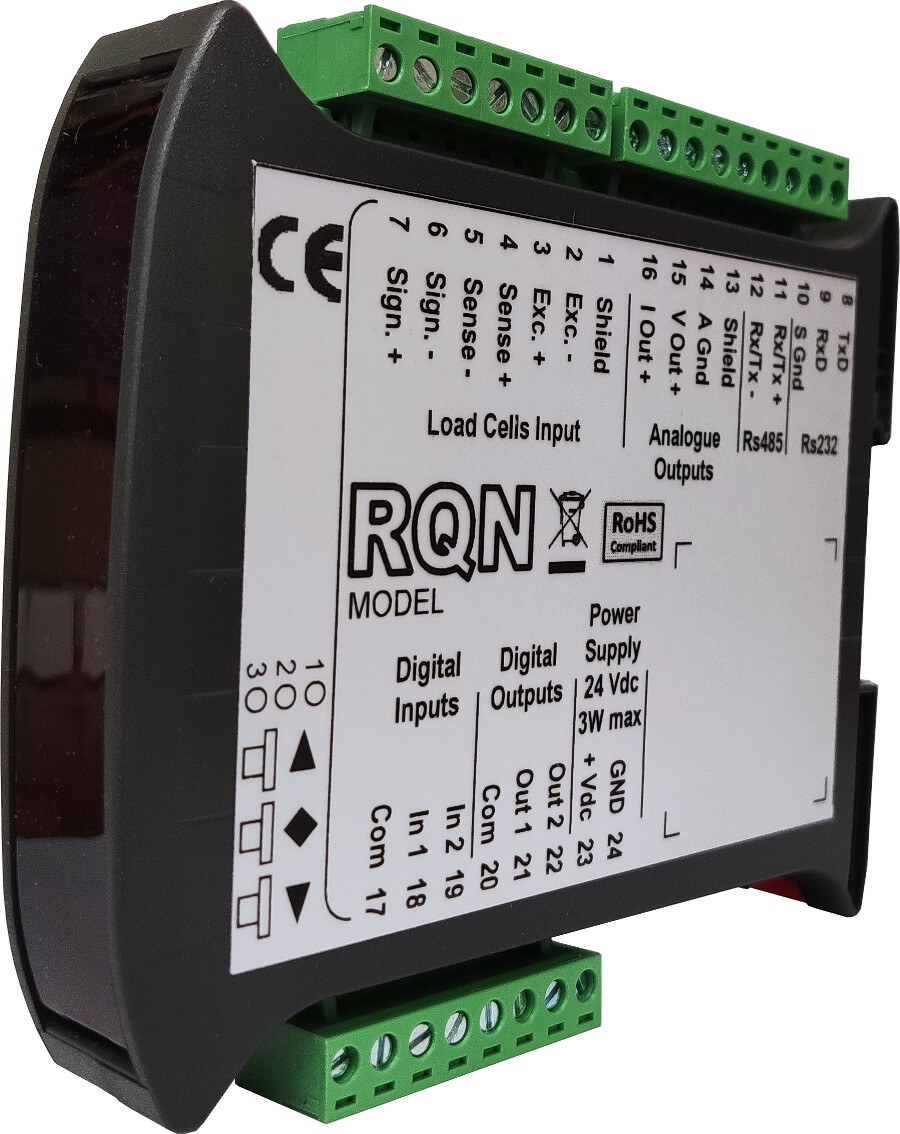

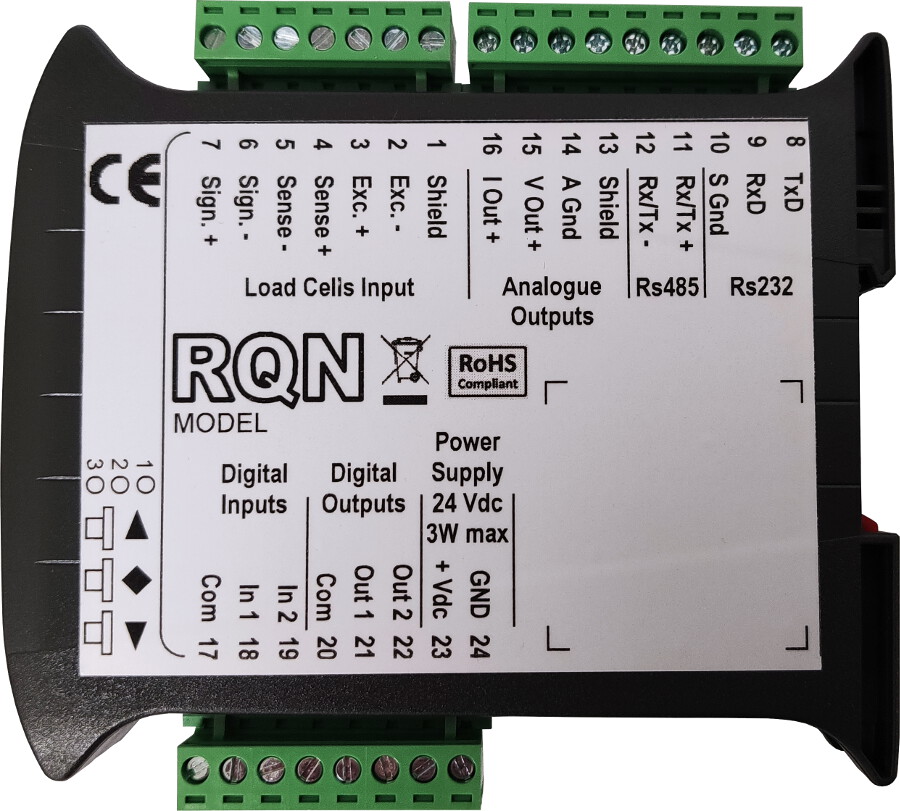

Amplificatore digitale per celle di carico
Scarica manuale di installazione ed uso
Clicca sull'immagine per ingrandire
Specifiche Tecniche
| Alimentazione | 24 V corrente continua ± 10 % | |
| Assorbimento max | 3 Watt | |
| Display | Numerico a 6 cifre LED rossi a 7 segmenti (h: 7 mm) | |
| Led | Tre LED da 3 mm LED | |
| Dimensioni d'ingombro | 110 x 120 x 23 mm | |
| Montaggio | Supporto DIN o barra OMEGA | |
| Ingresso celle con le caratteristiche seguenti | Massimo 4 celle di carico da 350 Ω in parallelo (o 8 celle da 700 Ω) | |
| Alimentazione celle di carico | 4 Volt CC | |
| Uscita Analogica in tensione | ± 10 V / ± 5 V | |
| Uscita Analogica in corrente | 0-20 mA / 4-20 mA | |
| Ingressi logici | n° 2 optoisolati | |
| Uscite logiche allarme | 2 uscite a foto relč (24 VCC/VAC un contatto NA, Portata contatti relč 100 mA) | |
| Bus di campo | Opzionali: PROFIBUS DP-V1, PROFINET, CANOPEN, ETERNEHT IP, ETHERCAT, ETHERNET | |
| Conformitą alle Normative | EN61000-6-2, EN61000-6-3, EN61010-1 | |
Per le specifiche tecniche complete e pił aggiornate fare riferimento alla scheda tecnica scaricabile qui
Scarica Scheda PDF
Scarica Scheda PDF
MONTAGGIO DELLE CELLE
Accorgimenti generali da seguire nell’installazione e montaggio di celle di carico:
- Rispettare il senso di applicazione delle forze alle celle di carico
- Non superare i limiti di temperatura riportati in targa
- Non rimuovere le etichette dalle celle
- Proteggere adeguatamente i cavi con guaine o canaline
- Effettuare su ogni singola cella un collegamento di messa a terra con cavo adeguato, cavallottando eventualmente le piastre degli accessori di montaggio
- Non effettuare saldature sulla struttura meccanica dopo il posizionamento delle celle
- Evitare o ridurre al minimo eventuali vincoli meccanici tra la struttura rigida e la struttura pesata, per evitare difetti di pesatura e ritorni a zero
- In caso di utilizzo con vibrazioni o carichi dinamici proteggere le celle con antivibranti
- Proteggere le celle da eventuali accumuli di polveri con opportune protezioni
